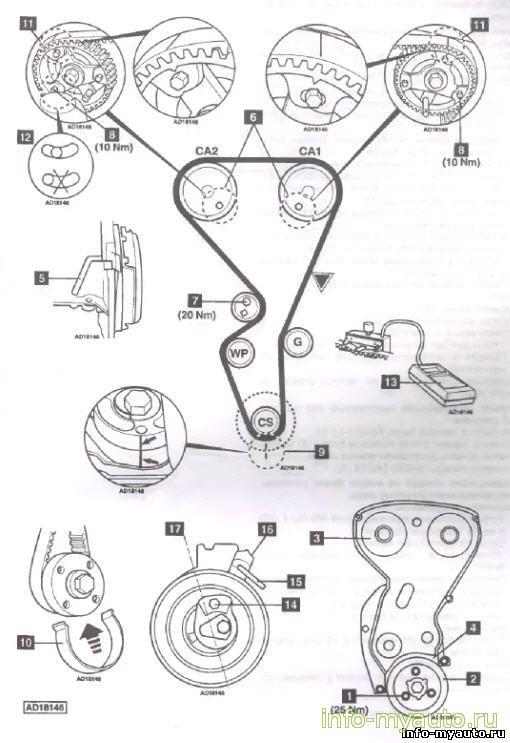

Замена ГРМ Citroen Saxo 1,6 16V; Xsara 1,6 16V Год 1997-2006
Двигатель NFX (TU5J4/L3), NFU
Периодичность замены
Замена: 1997 г. - 115000 км (при обычных условиях эксплуатации), 86000 км (при тяжелых условиях эксплуатации).
1998 г. - 128 000 км (при обычных условиях эксплуатации), 76000 км (при тяжелых условиях эксплуатации).
с 1999 г. - 120 000 км (при обычных условиях эксплуатации), 96000 км (при тяжелых условиях эксплуатации), с 2000 г. - 120 000 км или 10 лет (при обычных условиях эксплуатации), 96000 км или 10 лет (при тяжелых условиях эксплуатации).
1. Поднимите перед автомобиля и установите его на опорные стойки.
Citroen Saxo
2. Слейте охлаждающую жидкость.
3. Снимите:
□ Трубку насоса усилителя руля
□ Верхний шланг радиатора
Citroen Xsara
4. Подведите под двигатель временную опору,
5. Снимите:
□ Трубку насоса усилителя руля.
□ Правую опору двигателя. Все модели
6. Снимите:
□ Корпус воздушного фильтра.
□ Воздуховод воздушного фильтра.
□ Ремень привода навесных агрегатов.
□ Болты (1) шкива коленчатого вала.
□ Шкив (2) коленчатого вала.
□ Кронштейн генератора.
□ Верхнюю (3) крышку ремня привода ГРМ.
□ Нижнюю (4) крышку ремня привода ГРМ.
□ Тепловой экран выпускного коллектора.
7. Освободите из клипсы трубку кондиционера (если установлен). Отведите трубку в сторону.
8. Проверните коленчатый вал по часовой стрелке в положение установки ремня.
9. Установите пальцы (6) №4533-ТАС1/2 в зубчатые шкивы распределительных валов.
10. Установите в маховик палец (5) №4507-ТА.
11. Механический натяжитель:
□ Ослабьте болт (7) натяжителя. Отведите натяжитель от ремня и слегка затяните болт.
12. Автоматический натяжитель:
□ Установите в натяжитель шестигранник (14).
□ Поверните натяжитель до возможности его блокировки фиксатором (15) №4200-Т.Н.
□ Поверните натяжитель по часовой стрелке так, чтобы отметчик (16) встал в положение (17).
□ Зафиксируйте натяжитель в этом положении.
13. Снимите ремень привода ГРМ.
1. Проверьте правильность установки пальцев (5) и (6),
2. Составные шкивы распределительных валов:
□ Слегка ослабьте болты (8) крепления венца зубчатого шкива распределительного вала к его ступице.
□ Поверните венцы по часовой стрелке в овальных прорезях до упора.
Примечание: вращение венцов должно проходить с
легким сопротивлением.
3. Наденьте ремень на коленчатый вал, совместив метки (9) на ремне и зубчатом шкиве вала
4. Зафиксируйте ремень клипсой (10) NM533-TAD.
5. Наденьте ремень на направляющий ролик.
6. Наденьте ремень на распределительные валы (СА1 и СА2), совместив метки (11) на ремне и зубчатых шкивах.
Примечание: проверьте отсутствие слабины ремня в ведущей ветви.
7. Наденьте ремень на водяной насос, затем на натя-житель.
8. Механический натяжитель:
□ Установите измеритель натяжения №4122-Т (13) на ремень в месте, указанном стрелкой.
□ Установите в квадрат ролика натяжителя ключ NB4507-T.J.
□ Поворотом ролика против часовой стрелки натяните ремень до 63 ед. SEEM.
□ Затяните болт (7) натяжителя моментом 20 Н м.
□ Убедитесь в том. что болты венцов зубчатых шкивов распределительных валов не находятся в упоре овальных прорезей (12).
□ Если болты не отошли от конца прорезей - повторите операции натяжения.
□ Затяните болты (8) венцов зубчатых шкивов распределительных валов моментом 10 Н м.
□ Убедитесь в совмещении меток (9) и (11) на ремне и зубчатых шкивах.
□ Снимите измеритель натяжения (13)
9. Снимите:
□ Клипсу ремня (10).
□ Установочные пальцы (5) и (6).
10. Автоматический натяжитель:
□ Установите шестигранник (14) в натяжитель.
□ Поверните натяжитель и удалите фиксатор (15) натяжителя.
11. Проверните коленчатый вал по часовой стрелке на четыре оборота.
Примечание: не вращайте коленчатый вал против часовой стрелки,
12. Установите в маховик палец №4507-ТА (5).
13. Составные шкивы: слегка ослабьте болты (8) венцов зубчатых шкивов распределительных валов.
14. Установите пальцы №4533-ТАС1/2 (6). Примечание: если пальцы не могут быть установлены, то проверните ступицу вала.
15. Механический натяжитель:
□ Установите измеритель натяжения №4122-Т (13) в месте, указанном стрелкой.
□ Ослабьте болт (7) натяжителя.
□ Установите в квадрат натяжителя ключ №4507-T.J.
□ Поворотом натяжителя против часовой стрелки установите натяжение ремня в 37 ед. SEEM.
□ Затяните болт (7) моментом 20 Нм,
□ Снимите измеритель натяжения (13)
16. Составные шкивы:
а Затяните болты (8) крепления венцов моментом 10 Н м.
17. Снимите пальцы (5), (6).
18. Установите демонтированные детали в порядке, обратном снятию.
Saxo
19. Заполните систему ох аждения.
4. Подведите под двигатель временную опору,
5. Снимите:
□ Трубку насоса усилителя руля.
□ Правую опору двигателя. Все модели
6. Снимите:
□ Корпус воздушного фильтра.
□ Воздуховод воздушного фильтра.
□ Ремень привода навесных агрегатов.
□ Болты (1) шкива коленчатого вала.
□ Шкив (2) коленчатого вала.
□ Кронштейн генератора.
□ Верхнюю (3) крышку ремня привода ГРМ.
□ Нижнюю (4) крышку ремня привода ГРМ.
□ Тепловой экран выпускного коллектора.
7. Освободите из клипсы трубку кондиционера (если установлен). Отведите трубку в сторону.
8. Проверните коленчатый вал по часовой стрелке в положение установки ремня.
9. Установите пальцы (6) №4533-ТАС1/2 в зубчатые шкивы распределительных валов.
10. Установите в маховик палец (5) №4507-ТА.
11. Механический натяжитель:
□ Ослабьте болт (7) натяжителя. Отведите натяжитель от ремня и слегка затяните болт.
12. Автоматический натяжитель:
□ Установите в натяжитель шестигранник (14).
□ Поверните натяжитель до возможности его блокировки фиксатором (15) №4200-Т.Н.
□ Поверните натяжитель по часовой стрелке так, чтобы отметчик (16) встал в положение (17).
□ Зафиксируйте натяжитель в этом положении.
13. Снимите ремень привода ГРМ.
Установка ремня
1. Проверьте правильность установки пальцев (5) и (6),
2. Составные шкивы распределительных валов:
□ Слегка ослабьте болты (8) крепления венца зубчатого шкива распределительного вала к его ступице.
□ Поверните венцы по часовой стрелке в овальных прорезях до упора.
Примечание: вращение венцов должно проходить с
легким сопротивлением.
3. Наденьте ремень на коленчатый вал, совместив метки (9) на ремне и зубчатом шкиве вала
4. Зафиксируйте ремень клипсой (10) NM533-TAD.
5. Наденьте ремень на направляющий ролик.
6. Наденьте ремень на распределительные валы (СА1 и СА2), совместив метки (11) на ремне и зубчатых шкивах.
Примечание: проверьте отсутствие слабины ремня в ведущей ветви.
7. Наденьте ремень на водяной насос, затем на натя-житель.
8. Механический натяжитель:
□ Установите измеритель натяжения №4122-Т (13) на ремень в месте, указанном стрелкой.
□ Установите в квадрат ролика натяжителя ключ NB4507-T.J.
□ Поворотом ролика против часовой стрелки натяните ремень до 63 ед. SEEM.
□ Затяните болт (7) натяжителя моментом 20 Н м.
□ Убедитесь в том. что болты венцов зубчатых шкивов распределительных валов не находятся в упоре овальных прорезей (12).
□ Если болты не отошли от конца прорезей - повторите операции натяжения.
□ Затяните болты (8) венцов зубчатых шкивов распределительных валов моментом 10 Н м.
□ Убедитесь в совмещении меток (9) и (11) на ремне и зубчатых шкивах.
□ Снимите измеритель натяжения (13)
9. Снимите:
□ Клипсу ремня (10).
□ Установочные пальцы (5) и (6).
10. Автоматический натяжитель:
□ Установите шестигранник (14) в натяжитель.
□ Поверните натяжитель и удалите фиксатор (15) натяжителя.
11. Проверните коленчатый вал по часовой стрелке на четыре оборота.
Примечание: не вращайте коленчатый вал против часовой стрелки,
12. Установите в маховик палец №4507-ТА (5).
13. Составные шкивы: слегка ослабьте болты (8) венцов зубчатых шкивов распределительных валов.
14. Установите пальцы №4533-ТАС1/2 (6). Примечание: если пальцы не могут быть установлены, то проверните ступицу вала.
15. Механический натяжитель:
□ Установите измеритель натяжения №4122-Т (13) в месте, указанном стрелкой.
□ Ослабьте болт (7) натяжителя.
□ Установите в квадрат натяжителя ключ №4507-T.J.
□ Поворотом натяжителя против часовой стрелки установите натяжение ремня в 37 ед. SEEM.
□ Затяните болт (7) моментом 20 Нм,
□ Снимите измеритель натяжения (13)
16. Составные шкивы:
а Затяните болты (8) крепления венцов моментом 10 Н м.
17. Снимите пальцы (5), (6).
18. Установите демонтированные детали в порядке, обратном снятию.
Saxo
19. Заполните систему ох аждения.
