Замена ремня ГРМ ALFA ROMEO 673.01 Год 1992-1997
Модель 155 2,5i
Периодичность замены
Проверка (замена при необходимости) 77 000 км или 4 года. Замена -115 000 км или 6 лет.
Обрыв ремня Повреждение двигателя - ДА
Фиксирующий палец натяжителя Alfa Romeo №1.820.053-000 {А.2.0363).
1. Снимите:
□ Воздуховоды.
□ Привод управления холостым ходом (ISC).
□ Трубку вентиляции картера.
2. Отсоедините:
□ Провода свечей зажигания.
□ Разъем привода управления холостым ходом.
□ Разъем датчика положения дроссельной заслонки.
□ Трос привода дроссельной заслонки.
□ Вакуумную трубку.
а Трубопроводы системы рециркуляции отработавших газов.
□ Шланг охлаждающей жидкости от корпуса дроссельной заслонки.
□ Вакуумную трубку усилителя тормозов.
□ Трубку вентиляции крышки ремня привода ГРМ.
3. Вывесите автомобиль и установите опорные стойки.
0,25 ч 4,00 ч
4. Снимите:
□ Впускные трубы.
□ Верхнюю крышку (1) ремня привода ГРМ.
□ Правое переднее колесо.
□ Подкрылок.
□ Крышку (2) автоматического натяжителя (ремня привода навесных агрегатов).
□ Ремни привода навесных агрегатов.
□ Автоматический натяжитель в сборе.
□ Шкив водяного насоса-
□ Нижнюю крышку (3) ремня привода ГРМ.
□ Датчик ВМТ и его кронштейн.
5. Опустите автомобиль.
6. Снимите крышки головки блока цилиндров.

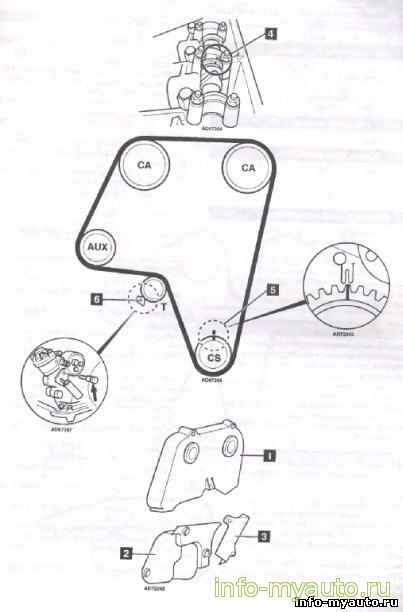

7. Проверните коленчатый вал по часовой стрелке до совмещения меток (4) распределительных валов с реперами.
8. Проверьте совмещение метки на триггерном колесе (5) С отметчиком ВМТ.
9. Вывесите автомобиль и установите опорные стойки.
10. С помощью отвертки поднимите рычаг натяжителя и зафиксируйте его пальцем №1.820.053.000 (6).
11. Ослабьте две гайки натяжителя. Поверните натяжитель вверх и слегка затяните гайки натяжителя.
12. Опустите автомобиль.
13. Снимите ремень привода ГРМ.
1. Проверьте совмещение меток (4) с реперами.
2. Проверьте совмещение метки на триггерном колесе (5) с отметчиком ВМТ.
3. Вывесите автомобиль и установите опорные стойки.
4. Наденьте ремень привода ГРМ против часовой стрелки, начиная от коленчатого вала и без слабины между зубчатыми шкивами.
5. Ослабьте две гайки натяжителя.
6. Проверните коленчатый вал по часовой стрелке на один оборот и затяните гайки натяжителя.
7. Установите поршень первого цилиндра в ВМТ.
8. Проверьте совмещение меток (4).
9. Проверьте совмещение метки (5) с отметчиков ВМТ,
10. Приподнимите рычаг натяжителя и удалите фиксирующий палец (6).
11. Установите демонтированные детали в порядке, обратном снятию.
Проверка (замена при необходимости) 77 000 км или 4 года. Замена -115 000 км или 6 лет.
Обрыв ремня Повреждение двигателя - ДА
Фиксирующий палец натяжителя Alfa Romeo №1.820.053-000 {А.2.0363).
Снятие ремня
1. Снимите:
□ Воздуховоды.
□ Привод управления холостым ходом (ISC).
□ Трубку вентиляции картера.
2. Отсоедините:
□ Провода свечей зажигания.
□ Разъем привода управления холостым ходом.
□ Разъем датчика положения дроссельной заслонки.
□ Трос привода дроссельной заслонки.
□ Вакуумную трубку.
а Трубопроводы системы рециркуляции отработавших газов.
□ Шланг охлаждающей жидкости от корпуса дроссельной заслонки.
□ Вакуумную трубку усилителя тормозов.
□ Трубку вентиляции крышки ремня привода ГРМ.
3. Вывесите автомобиль и установите опорные стойки.
0,25 ч 4,00 ч
4. Снимите:
□ Впускные трубы.
□ Верхнюю крышку (1) ремня привода ГРМ.
□ Правое переднее колесо.
□ Подкрылок.
□ Крышку (2) автоматического натяжителя (ремня привода навесных агрегатов).
□ Ремни привода навесных агрегатов.
□ Автоматический натяжитель в сборе.
□ Шкив водяного насоса-
□ Нижнюю крышку (3) ремня привода ГРМ.
□ Датчик ВМТ и его кронштейн.
5. Опустите автомобиль.
6. Снимите крышки головки блока цилиндров.
7. Проверните коленчатый вал по часовой стрелке до совмещения меток (4) распределительных валов с реперами.
8. Проверьте совмещение метки на триггерном колесе (5) С отметчиком ВМТ.
9. Вывесите автомобиль и установите опорные стойки.
10. С помощью отвертки поднимите рычаг натяжителя и зафиксируйте его пальцем №1.820.053.000 (6).
11. Ослабьте две гайки натяжителя. Поверните натяжитель вверх и слегка затяните гайки натяжителя.
12. Опустите автомобиль.
13. Снимите ремень привода ГРМ.
Установка ремня
1. Проверьте совмещение меток (4) с реперами.
2. Проверьте совмещение метки на триггерном колесе (5) с отметчиком ВМТ.
3. Вывесите автомобиль и установите опорные стойки.
4. Наденьте ремень привода ГРМ против часовой стрелки, начиная от коленчатого вала и без слабины между зубчатыми шкивами.
5. Ослабьте две гайки натяжителя.
6. Проверните коленчатый вал по часовой стрелке на один оборот и затяните гайки натяжителя.
7. Установите поршень первого цилиндра в ВМТ.
8. Проверьте совмещение меток (4).
9. Проверьте совмещение метки (5) с отметчиков ВМТ,
10. Приподнимите рычаг натяжителя и удалите фиксирующий палец (6).
11. Установите демонтированные детали в порядке, обратном снятию.
