Замена ГРМ Daewoo Nexia, Espero 1,5 DOHC Двигатель L4 DOHC

Снятие ремня Daewoo Nexia

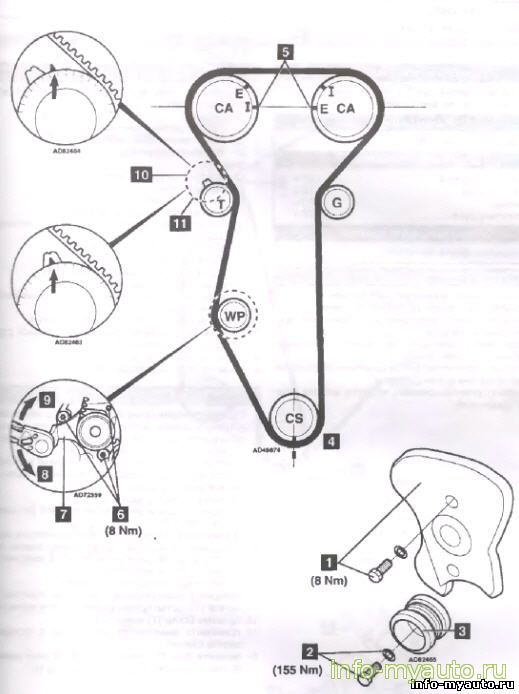

1.    Снимите:

□    Ремни привода навесных агрегатов.

□    Шкив насоса гидроусилителя руля.

□    Крышку (1) ремня привода ГРМ.

□    Насос гидроусилителя руля.

□    Болт и шайбу (2) шкива коленчатого вала.

□    Шкив (3) коленчатого вала.

2.    Временно заверните болт (2) и установите поршень первого цилиндра в положение 10° до ВМТ по метке (4).

3.    Проверьте положение меток (5) распределительных валов: они должны располагаться напротив.

4.    Ослабьте болты (6) водяного насоса.

5.    Ключом (7) поверните корпус насоса в направлении стрелки (8) для сброса натяжения ремня.

6.    Снимите ремень привода ГРМ.

Установка ремня Daewoo Nexia

1.    Проверьте положение меток (5) распределительных валов: они должны располагаться напротив.

2.    Проверьте положение метки (4) 10° до ВМТ.

3.    Наденьте ремень против часовой стрелки, начиная от коленчатого вала и без слабины в ведущей ветви.

4.    Ключом (7) поверните водяной насос в направлении стрелки (9). натяните ремень.

5.    Отметчик (10) натяжителя должен занять крайнее положение.

6.    Слегка затяните болты (6) крепления насоса.

7.    Проверните коленчатый вал по часовой стрелке на два оборота. Проверьте совмещение меток (4) и (5) с реперами.

8.    Слегка затяните болты (6) крепления насоса.

9.    Ключом (7) поверните насос в направлении стрелки (8) до совмещения указателя с отметчиком (11).

10.    Затяните болты (6) водяного насоса моментом 8 Н м.

11.    Удалите болт (2) крепления шкива.

12.    Установите демонтированные детали в порядке, обратном снятию.

13.    Затяните болт (2) крепления шкива коленчатого вала моментом 155 Н-м.
